Mắt đọc cảm biến hồng ngoại cho máy đóng gói tự động GNHHENW

Giá (chưa VAT)

1.450.000

Phiên bản ngôn ngữ ký hiệu gồm bản Trung Quốc và bản Quốc tế. Thông thường phiên bản nhập của chúng tôi là bản quốc tế.

Mã sản phẩm: Z3N-T22 Danh mục: Thẻ:

Máy Công Nghiệp Quang Minh Cam Kết

Sản phẩm nguyên đai mới 100%

Bảo hành 12 tháng

Hỗ trợ sau bảo hành trọn đời

Sản phẩm nguyên đai mới 100%

Bảo hành 12 tháng

Hỗ trợ sau bảo hành trọn đời

Mắt đọc cảm biến hồng ngoại cho máy đóng gói tự động GNHHENW được sử dụng để cảm điểm dừng bao bì cho máy. Thiết bị mắt đọc cảm biến được ứng dụng trong các máy phổ biến như đóng gói màng tự động, đóng gói túi dung dịch, bột tự động v.v.v.v

Mắt đọc cảm ứng bao bì là phụ kiện không thể thiếu của dòng máy đóng gói trục đứng tự động. Phụ kiện mắt đọc thường ít khi bị hỏng do tuổi thọ cao, nhưng nếu bị hỏng gây ra sai sót trong dóng gói sản phẩm thì hãy tham khảo bài viết dưới đây để lựa chọn đúng sản phẩm phù hợp nhé.

Thông số kỹ thuật của mắt đọc cảm biến hồng ngoại mã Z3N-T22

Phương pháp phản xạ Phản xạ đồng trục
Điện áp DC 10-30V ± 10%
Khoảng cách cảm biến 12 mm ± 2mm
Mức độ tiêu thụ điện dưới 45mA
Màu nguồn sáng Đỏ, xanh lá cây và xanh lam
Hiện điểm sáng Ánh sáng vuông góc với điểm đo
Thời gian phản hồi 0.1 – 1 ms
Góc phát hiện Độ lệch góc cho phép ± 15
Chỉ báo đầu ra Đèn Led
Chống ẩm và chống bụi IP 67
Chất liệu vỏ Kim loại
Trọng lượng  500g
Chất liệu vỏ Kim loại
Kích thước 28 mm * 48 mm * 80 mm
Chế độ đầu ra NPN hoặc PNP
Nhiệt độ môi trường phù hợp 0 – 65 *C

Các bước vận hành của mắt đọc cảm biến hồng ngoại Z3N-T22

Đầu tiên trước khi cài đặt mắt đọc cảm biến quang học: Cố định mắt đọc sao cho phù hợp với yêu cầu khoảng cách. Xác định nguồn sáng, chế độ đầu ra sáng tối dựa vào lớp màng của bạn. Cuối cùng, điều chỉnh độ nhạy theo 3 bước sau

  1. Di chuyển lớp màng sao cho điểm chiếu nằm chính giữa trên vùng bóng bên ngoài điểm đánh dấu. Xoay núm độ nhạy ngược chiều kim đồng hồ đến hết, sau đó xoay chiều theo chiều kim đồng hồ cho đèn báo vừa sáng, ghi nhớ vị trí thiết lập. Lúc này sẽ giống như điểm A tại hình 1.
  2. Sau đó di chuyển giấy màng sao cho điểm nằm ở giữa điểm đánh dấu. Lúc này đèn vẫn báo sáng rồi từ từ vặn ngược chiều kim đồng hồ cho đến lúc đèn vừa hay tắt. Lúc này nhớ vị trí của núm điều khiển như điểm B của hình 2.
  3. Sau khi thực hiện chính xác cả 2 bước trên, vặn chiết áp đến vị trí giữa 2 điểm A và B. Lưu ý: Điểm khoảng cách A và B càng lớn thì độ ổn định càng lớn.
bảng thiết lập chỉnh độ sáng và độ nhạy cảm biến hồng ngoại
bảng thiết lập chỉnh độ sáng và độ nhạy cảm biến hồng ngoại

Lưu ý khi sử dụng mắt cảm biến quang học Z3N-T22

  1. Hãy đảm bảo nguồn điện đầu vào có tương tích với máy hay không trước khi bật nguồn. Yêu cầu nguồn điện là DC 12-24V và tối đa không được phép vượt quá 30V. Nếu quá nguồn, mắt đọc sẽ bị hỏng.
  2. Để đảm bảo cảm biến ổn định thì phải đảm bảo 2 yếu tố: Thứ 1: Khoảng cách phát hiện phải phù hợp với khoảng cách phát hiện của từng loại máy Ví dụ như phạm vi phát hiện trong khoảng 12 mm ± 2mm. Khoảng cách kiểm tra phải là 12 mm trong quá trình lắp đặt để công tắc hoạt động ổn định khi độ rung là 4 mm lên và xuống, nếu khoảng khách là 10mm thì khoảng cách độ rung sẽ bị thay đổi và giảm đáng kể. Thứ 2: Điều chỉnh độ nhạy theo đúng thao tác và nên thay đổi độ nhạy khi thay đổi cuộn màng. Không để ánh sáng mạnh chiếu vào mắt đọc sẽ gây ra sai số.
  3. Các yếu tố ảnh hưởng tới thiết bị mắt đọc gồm nhiệt độ, độ rung, va chạm, khí ăn mòn nên hãy kiểm soát tốt các yếu tố gây nhiễu.
  4. Thường chú ý bảo vệ và vệ sinh ống quang học định kỳ.

Hình ảnh thực tế của mắt đọc cảm biến

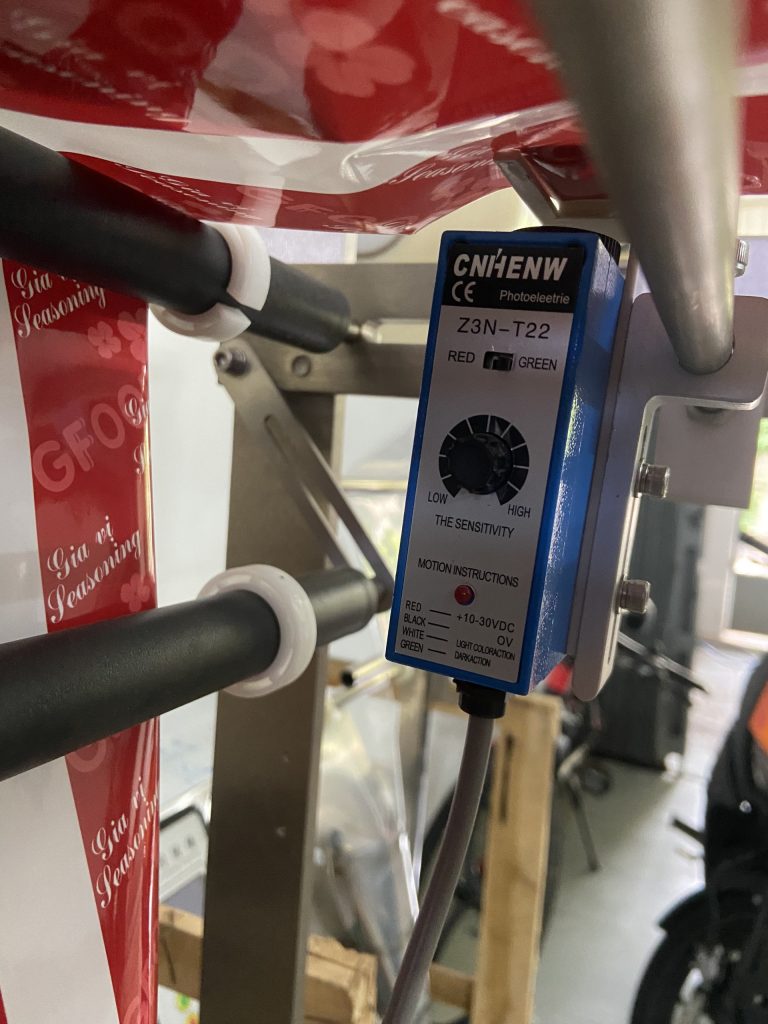

Hình ảnh thực tế của mắt đọc cảm biến khi lắp trên máy
Hình ảnh thực tế của mắt đọc cảm biến khi lắp trên máy
