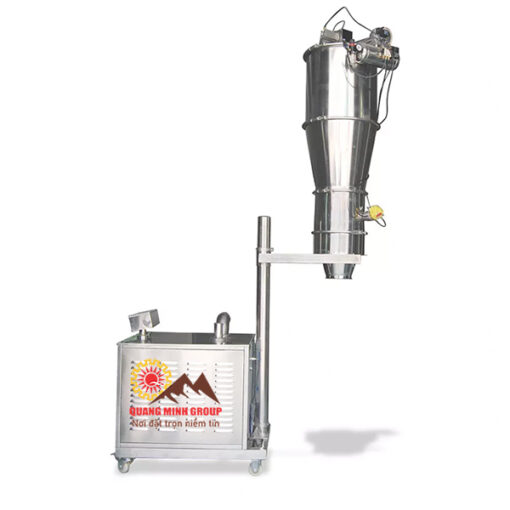

Máy cấp liệu hút chân không tự động Máy cấp liệu bột hạt bằng khí nén

Máy cấp liệu chân không (vacuum feeder ZKS) là thiết bị vận chuyển vật liệu rời dạng bột, hạt hoặc hỗn hợp bột–hạt bằng áp suất âm. Hệ thống hút – tách – xả kín trong đường ống giúp đưa nguyên liệu từ thùng chứa, silo, bao nguyên liệu… lên máy trộn, máy đóng gói, máy ép phun, máy nghiền mà không cần xúc đổ thủ công, giảm bụi phát tán và đáp ứng yêu cầu sản xuất sạch theo tiêu chuẩn GMP trong dược phẩm & thực phẩm.

Máy cấp liệu chân không là gì? Dùng trong những dây chuyền nào?

Máy cấp liệu chân không là một hệ thống vận chuyển kín gồm bơm chân không, phễu chân không, bộ lọc, đường ống hút – xả và bộ điều khiển tự động. Khi vận hành, bơm tạo áp suất âm để hút vật liệu theo đường ống về phễu, sau đó xả định kỳ xuống thiết bị nhận liệu.

Ứng dụng phổ biến của máy:

• Cấp nguyên liệu bột/hạt cho:

  • Máy trộn chữ V, trộn 2D/3D, trộn cao tốc

  • Máy đóng gói bột tự động, máy định lượng trục vít

  • Máy ép phun nhựa, máy nghiền, silo trung gian

• Phù hợp trong các ngành:

  • Thực phẩm: bột mì, bột gia vị, sữa bột, đường, bột cacao, tinh bột…

  • Dược phẩm: bột dược, tá dược, hạt cốm, viên nhỏ

  • Nhựa & hóa chất: hạt nhựa, bột phụ gia, bột hóa chất khô

Tại sao chọn máy cấp liệu hút chân không ZKS?

So với xúc thủ công hoặc vít tải, máy cấp liệu chân không ZKS mang lại các lợi ích nổi bật:

• Kín bụi – sạch xưởng

  • Đường ống khép kín, hạn chế tối đa bụi phát tán ra môi trường sản xuất

  • Dễ đạt yêu cầu GMP, HACCP, ISO do giảm điểm rơi bụi trên sàn và thiết bị

• Thiết kế gọn, linh hoạt bố trí layout

  • Cấp liệu qua ống mềm hoặc ống inox, có thể chạy qua trần, men tường, lách qua không gian hẹp

  • Dễ thay đổi tuyến cấp liệu khi bố trí lại dây chuyền mà không phải làm lại máng cơ khí như vít tải

• Tự động cấp liệu ổn định

  • Làm việc theo chu kỳ: hút – tách – xả, có thể chạy liên tục hoặc theo mẻ

  • Kết nối cảm biến mức liệu tại phễu máy trộn hoặc máy đóng gói để giữ mức nguyên liệu ổn định, tránh thiếu liệu gây sai số định lượng

• Vệ sinh và bảo trì nhanh

  • Cấu trúc clamp inox: tháo lắp không cần dụng cụ, dễ vệ sinh từng cụm

  • Bộ lọc có xung khí nén tự làm sạch, giảm hiện tượng nghẹt lọc khi vận chuyển bột mịn

• Tiếng ồn thấp, phù hợp xưởng kín

  • Bơm chân không sử dụng dạng xoáy hoặc venturi khí nén, thiết kế để tiếng ồn thấp, dễ bố trí cùng các thiết bị khác trong phòng sản xuất.

Nguyên lý hoạt động (chuẩn kỹ thuật)

Quy trình làm việc tiêu chuẩn của hệ thống cấp liệu chân không ZKS gồm 3 pha chính:

1. Pha hút liệu (vacuum)

   • Bơm chân không tạo áp suất âm trong đường ống và phễu

   • Vật liệu được hút từ đầu hút hoặc phễu nạp theo ống chuyển tải về phễu chân không

   • Bộ lọc phía trên phễu giữ lại bụi mịn, khí sạch đi qua lọc, vào bơm rồi thải ra ngoài

2. Pha cắt chân không – xả liệu

   • Khi đạt mức liệu hoặc hết thời gian hút, hệ thống đóng bơm chân không

   • Van xả khí mở, áp suất cân bằng; cửa xả ở đáy phễu mở ra, nguyên liệu rơi xuống thiết bị nhận liệu (máy trộn, phễu máy đóng gói…)

3. Làm sạch lọc & lặp chu kỳ

   • Xung khí nén thổi ngược qua lõi lọc, rũ bột bám trở lại phễu, giữ lưu lượng ổn định

   • Chu kỳ hút – xả lặp lại theo thời gian cài đặt hoặc theo tín hiệu cảm biến mức

Nhờ nguyên lý này, vật liệu chỉ di chuyển trong đường ống kín, hạn chế tối đa thất thoát và nhiễm chéo với môi trường xung quanh.

Ứng dụng & giới hạn

• Bột khô, trơn chảy tốt:

• Bột mì, tinh bột, đường, sữa bột, bột gia vị, bột cà phê hòa tan…

• Hạt nhỏ và trung bình:

• Hạt nhựa, hạt dược, hạt ngũ cốc, thức ăn chăn nuôi dạng vi hạt

• Hỗn hợp bột – hạt yêu cầu không phân tầng trong quá trình cấp liệu

Không khuyến nghị hoặc cần test thực tế:

• Bột ẩm, dính, dễ tạo bánh bám ống
• Vật liệu có dầu, chất béo cao hoặc có nước tự do
• Hạt rất dễ vỡ nếu yêu cầu hạn chế mài mòn hoặc không được gãy vỡ trong quá trình vận chuyển

So sánh nhanh: Máy cấp liệu chân không với vít tải

Cấu hình tiêu chuẩn của máy cấp liệu chân không

• Bơm chân không (loại không dầu/không nước hoặc venturi khí nén)
• Phễu chân không bằng inox, nắp kẹp clamp
• Bộ lọc (tùy chọn: PE, polyester, inox 316L, titan)
• Hệ thống xung khí nén làm sạch lõi lọc
• Van xả liệu và van xả khí nén
• Bộ điều khiển cấp liệu tự động (có thể nhận tín hiệu cảm biến mức)
• Đầu hút và đường ống chuyển tải bằng inox hoặc ống nhựa chống tĩnh điện

Bảng thông số các mã máy cấp liệu chân không model ZKS

Dữ liệu tham chiếu khi L ≈ 4 m và vật liệu là bột mì. Ống càng dài/càng nhỏ → công suất giảm; năng suất còn phụ thuộc tính chất vật liệu.

Hướng dẫn chọn model máy cấp liệu chân không

1. Xác định năng suất (kg/h) & khoảng cách L (m), số điểm nạp/xả.
2. Đánh giá tính chất vật liệu: mật độ rời, cỡ hạt, ẩm, kết khối, yêu cầu chống tĩnh điện/ATEX.
3. Chọn đường kính ống & model ZKS theo bảng; nếu L lớn/đường ống gấp khúc → tăng model/đường kính.
4. Chọn vật liệu lọc & kiểu bơm (điện hoặc venturi khí nén).
5. Tùy chọn phễu trung gian/van ba ngả để cấp cho máy trộn, máy đóng gói.

Câu hỏi thường gặp (FAQ)

• Máy cấp liệu chân không có dùng được cho đường, bột mì không?
  Có. Với các vật liệu dễ phát sinh tĩnh điện như đường, bột mì, nên sử dụng ống và lõi lọc chống tĩnh điện, đồng thời nối đất đầy đủ cho hệ thống đường ống và thiết bị.

• Vệ sinh máy như thế nào?
  Hệ thống sử dụng kẹp clamp, có thể tháo rời phễu, lõi lọc và ống, sau đó vệ sinh theo quy trình vệ sinh thiết bị của nhà máy. Lõi lọc được thổi sạch bằng khí nén, một số loại có thể rửa – sấy lại theo hướng dẫn của nhà sản xuất lọc.

• Độ ồn của hệ thống khoảng bao nhiêu?
  Tùy model và loại bơm chân không, hệ thống được thiết kế để độ ồn ở mức phù hợp khi bố trí trong xưởng kín cùng các thiết bị khác. Nếu xưởng có yêu cầu giới hạn dB cụ thể, có thể lựa chọn cấu hình bơm và phương án đặt bơm phù hợp.

• Máy cấp liệu chân không có thể cấp trực tiếp vào máy trộn chữ V, 2D, 3D không?
  Có. Thực tế thường dùng phễu trung gian hoặc van ba ngả gắn trên máy trộn, kết hợp cảm biến mức để kiểm soát lượng liệu vào, tránh quá tải hoặc thiếu liệu.

• Làm sao biết nên chọn ZKS-1, ZKS-3 hay ZKS-6?
  Việc lựa chọn model dựa trên năng suất kg/h, khoảng cách đường ống và tính chất vật liệu. Khách hàng chỉ cần cung cấp các thông tin này, đội ngũ kỹ thuật sẽ tính toán và đề xuất model phù hợp, tránh chọn thừa công suất gây lãng phí hoặc chọn thiếu tải làm máy hoạt động không ổn định.

Cần tư vấn chọn máy cấp liệu hút chân không ZKS theo vật liệu & khoảng cách thực tế? Gọi hotline 0396 906 609 để nhận đề xuất model và layout nhanh.
